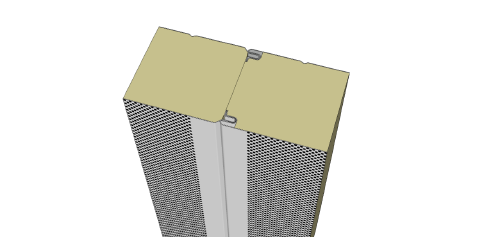

Hipertec Wall Sound est un panneau sandwich métallique autoportant avec une isolation en laine de roche de haute densité. Sa face intérieure perforée lui permet d’améliorer l’isolation et l’absorption acoustiques des locaux dans lesquels il est utilisé. Principalement adapté pour les murs et les plafonds à l’intérieur d’un bâtiment, le panneau peut également être utilisé comme bardage extérieur dans certains cas bien précis (nous consulter). Il se compose d’une tôle extérieure en acier, d’une isolation en laine de roche à fibres dressées, d’un voile de verre et d’une tôle intérieure perforée en acier. Les deux tôles sont galvanisées et laquées. Elles sont revêtues d’un film de protection pour éviter les salissures et les griffes durant l’entreposage, le transport et le montage.
weiterlesen >>| Description du panneau | Épaisseurs du panneau | Tôle extérieure | Tôle intérieure | Poids | Résistance thermique | Coefficient de conductivité thermique (Ψ - effet d'emboîtement) | |
|---|---|---|---|---|---|---|---|
| s | tN | tN | kg / m² | R | U sans Ψ | U avec Ψ | |
| mm | mm | mm | kg / m² | m² K / W | W / m² K | W / m² K | |
| HIPERTEC WALL SOUND | 60 | 0,60 | 0,60 | 15,3 | 1,34 | 0,711 | 0,731 |
| 80 | 0,60 | 0,60 | 17,5 | 1,79 | 0,537 | 0,548 | |
| 100 | 0,60 | 0,60 | 19,5 | 2,25 | 0,432 | 0,438 | |
| 120 | 0,60 | 0,60 | 21,9 | 2,70 | 0,361 | 0,365 | |
| 150 | 0,60 | 0,60 | 25,2 | 3,38 | 0,290 | 0,292 | |
| 200 | 0,60 | 0,60 | 30,7 | 4,52 | 0,218 | 0,219 | |
| 240 | 0,60 | 0,60 | 35,1 | 5,42 | 0,182 | 0,183 | |
Réaction au feu
Classe de matériaux de construction A2-s1,d0, incombustible selon la norme DIN EN 13501-1, laine de roche A1, incombustible, point de fusion > 1000°C
Conductivité Thermique
λ = 0,044 W / m.K respectivement selon les normes DIN 4108 et DIN EN 13162
Les valeurs d’isolation sont contrôlées régulièrement de façon externe et peuvent donc être appliquées directement sans coefficient de sécurité.
Isolation Acoustique
Rw ≥ 35 dB
| Freq. [Hz] | R [dB] ? oct. | R [dB] oct. |
| 125 | 25,0 19,7 21,3 | 21,5 |
| 250 | 24,4 26,0 28,3 | 26,0 |
| 500 | 30,1 31,6 34,7 | 31,7 |
| 1000 | 36,1 37,4 38,5 | 37,2 |
| 2000 | 36,7 30,8 35,3 | 33,5 |
| 4000 | 43,3 47,8 49,4 | 46,0 |
Absorption Acoustique
αs ≥ 34 - 36 dB
| Freq. [Hz] | α ? oct. | α oct. |
| 125 | 0,39 0,64 0,67 | 0,57 |
| 250 | 0,65 0,83 0,84 | 0,77 |
| 500 | 0,89 0,85 0,92 | 0,89 |
| 1000 | 0,95 0,96 0,95 | 0,95 |
| 2000 | 0,94 0,98 0,98 | 0,97 |
| 4000 | 0,97 0,94 0,93 | 0,95 |
Protection contre la corrosion
- Version standard avec tôle extérieure en acier 25µm polyester
- Testé selon la norme DIN EN 10169 : tôle extérieure : classe RC3
Tôle extérieure: catégorie de corrosivité C3 correspondant à une durabilité de protection moyenne pour les environnements urbains et industriels avec une exposition modérée au dioxyde de soufre (conditions d’ambiance et catégories de corrosivité selon lan norme DIN EN ISO 12944-2)
Longueurs standard
De 2,00 m à 25,00 m. Longueurs plus grandes sur demande.
Types de profils
Tôle extérieure / tôle intérieure
Systèmes de revêtements Metcolor
25µm POLYESTER : REVÊTEMENT STANDARD POUR UTILISATION EN EXTERIEUR
Catégorie de corrosivité RC3 selon la norme DIN EN 10169:2010-2
Catégorie de résistance aux UV RUV2 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 80°C
Le revêtement en polyester est un système éprouvé et économique. Il est disponible dans de nombreuses teintes. Pour une utilisation industrielle sous le climat d’Europe centrale, il présente une bonne résistance à la corrosion et aux intempéries dans des conditions normales ce qui en fait le système de revêtement le plus fréquemment utilisé.
15µm DU-POLYESTER : REVÊTEMENT STANDARD POUR UTILISATION EN INTERIEUR
Catégorie de corrosivité RC2 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 80°C
Ce revêtement mince en polyester dont la teinte standard est similaire au MC9002 est utilisé pour l’intérieur de bâtiments industriels classsiques ayant un climat ambiant normal et une humidité relative normale. En raison de l’épaisseur du revêtement, l’uniformité de la teinte ne peut pas être garantie.
25µm OU 35µm PVDF (POLYFLUORURE DE VINYLIDENE) – sur demande
Catégorie de corrosivité RC3 (25µm) our RC4 (35µm) selon la norme DIN EN 10169:2010-2
Catégorie de résistance aux UV RUV4 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 110°C
Ce revêtement a des propriétés optimales en ce qui concerne la résistance aux rayons UV et aux intempéries. Il a une formabilité élevée et est particulièrement adapté pour les projets où la durabilité des couleurs (décoloration limitée) est exigée. Il a également fait ses preuves dans les régions où les conditions climatiques sont difficiles comme à proximité de la mer (5 – 15 km) par exemple.
50µm POLYURETHANE MODIFIE POLYAMIDE (PUR-PA). Notre recommandation pour l’extérieur (et l’intérieur) – sur demande
Catégorie de corrosivité RC5 selon la norme DIN EN 10169:2010-2
Catégorie de résistance aux UV RUV4 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 80°C
Grâce au polyamide, ce revêtement offre une dureté de surface élevée. Sa structure grenelée est particulièrement résistance à l’abrasion et assure une protection efficace contre les dommages mécaniques. Ce revêtement est également très résistant aux agressions d’animaux tels que la volaille, ce qui le rend tout à fait adapté aux applications dans le domaine agricole. Grâce à sa flexibilité et à son excellente résistance aux rayons UV, il convient particulièrement bien pour une utilisation en extérieur.
Veuillez également consulter notre guide de sélection des systèmes de revêtement.
Matériaux
Version standard
- acier galvanisé, qualité S320 GD + Z275
En option
- acier galvanisé, qualité S320 GD + Z275
- Aluzinc 180
- inox VA 1.4301 (tôle intérieure)
Epaisseur acier
Epaisseur tôle extérieure 0,60mm (en option : 0,50mm / 0,75mm)
Epaisseur tôle intérieure 0,60mm
Etant donné que ce produit dispose d’une tôle intérieure perforée, il n’est pas soumis au champ d’application de la norme européenne harmonisée pour les panneaux sandwich (voir DIN EN 14509:2013; Section 1 – Champ d’application). Cela signifie que ce panneau est un matériau de construction non réglementé en Allemagne et n’a pas de déclaration de performance (conformément à la réglementation européenne applicable sur les produits de construction), pas de marquage CE et pas d’agrément technique « Zulassung ». Pour une application de ce panneau en tant que mur extérieur, une approbation spécifique de l’autorité supérieure de la construction de la région concernée est requise.
Panneaux fournis avec film de protection amovible sur chaque face. Colis enrubannés d’un film plastique pour protéger des salissures. Sur demande, possibilité de limiter le poids des colis à 2,5 t ou 1,5 t.
Expédition en container
Sur demande, nous fournissons un emballage adapté à l’expédition outre-mer. Les panneaux sont chargés dans des containers de 20 pieds (6,096 m) ou de 40 pieds (12,192 m) grâce à un système de palettes facilitant le déchargement des colis à leur destination.
nombre de panneaux par palette
Epaisseur du panneau Nombre*
50 22
60 18
80 14
100 11
120 9
150 7
200 5
240 4
*) Nombre pour un emballage standard de 3,5 t
Type d’emballage
Emballage positif (tôle non perforée vers le haut)
