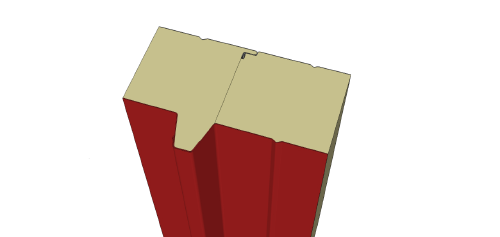

Ce panneau sandwich avec une isolation en laine de roche est incombustible et répond aux exigences actuelles en matière de protection incendie. Selon les directives régissant la construction industrielle, les matériaux isolants et incombustibles sont obligatoires particulièrement pour les bâtiments de grande surface et les bâtiments à plusieurs étages. Pour une épaisseur de 100mm et plus, la résistance au feu peut atteindre 90 minutes. En outre, les panneaux Hipertec® Roof ont un comportement exceptionnel en isolation acoustique. Grâce au haut niveau de qualité du processus de fabrication, l’emboîtement entre les panneaux est parfait, même pour des grandes longueurs jusque 25 mètres, les éléments peuvent donc être installés rapidement. Pour protéger l’âme en laine de roche de l’humidité, un démoussage et la pose d’un solin de protection sont recommandés. Pour plus d’informations, veuillez consulter notre manuel technique.
weiterlesen >>| Description du panneau | Épaisseurs du panneau | Tôle extérieure | Tôle intérieure | Poids | Résistance thermique | Coefficient de conductivité thermique (Ψ - effet d'emboîtement) | |
|---|---|---|---|---|---|---|---|
| s | tN | tN | kg / m² | R | U sans Ψ | U avec Ψ | |
| mm | mm | mm | kg / m² | m² K / W | W / m² K | W / m² K | |
| HIPERTEC ROOF | 60/98 | 0,60 | 0,45 | 16,8 | 1,34 | 0,705 | 0,707 |
| 80/118 | 0,60 | 0,45 | 19,0 | 1,79 | 0,534 | 0,535 | |
| 100/138 | 0,60 | 0,45 | 21,2 | 2,25 | 0,429 | 0,430 | |
| 120/158 | 0,60 | 0,45 | 23,4 | 2,70 | 0,359 | 0,360 | |
| 150/188 | 0,60 | 0,45 | 26,7 | 3,39 | 0,289 | 0,289 | |
| 200/238 | 0,60 | 0,45 | 32,1 | 4,52 | 0,217 | 0,218 | |
Réaction au feu
Classe de matériaux de construction A2-s1,d0, incombustible selon la norme DIN EN 13501-1, laine de roche A1, incombustible, point de fusion > 1000°C
Résistance au feu
Portées pour la résistance au feu selon l’agrément Z-19.52-2096
Epaisseur du panneau s | Retardateur de flamme REI30 | Hautement ignifuge REI60 | Résistant au feu REI90 |
| mm | mm | mm | mm |
| ≥ 100 | 3000 | 3000 | 3000 |
Conductivité Thermique
λ = 0,044 W / m.K respectivement selon les normes DIN 4108 et DIN EN 13162
Les valeurs d’isolation sont contrôlées régulièrement de façon externe et peuvent donc être appliquées directement sans coefficient de sécurité.
Isolation Acoustique
Rw ≥ 29-32 dB
Protection contre la corrosion
- Version standard avec revêtement extérieur 25 µm polyester et revêtement intérieur
- Revêtement extérieur : classe RC3; revêtement intérieur : classe RC2 (testé selon la norme DIN EN 10169)
Revêtement extérieur: la catégorie de corrosivité C3 correspond à une durée de protection moyenne pour les atmosphères urbaines et industrielles avec une exposition modérée au dioxyde de soufre.
Revêtement intérieur: catégorie de corrosivité C2 pour intérieurs secs et pour bâtiments dans lesquels des petites quantités de condensation peuvent se produire occasionnellement. D’autres systèmes de revêtement sont disponibles pour des exigences industrielles plus élevées, pour des bâtiments proches de la mer, pour des bâtiments agricoles avec des niveaux d’ammoniac élevés ainsi que pour des locaux humides.
(conditions ambiantes et catégories de corrosivité selon la norme DIN EN ISO 12944-2)
Longueurs standard
De 2,00 m à 25,00 m. Longueurs plus grandes sur demande.
Types de profils
Tôle extérieure / tôle intérieure
Systèmes de revêtements Metcolor
25µm POLYESTER : REVÊTEMENT STANDARD POUR UTILISATION EN EXTERIEUR
Catégorie de corrosivité RC3 selon la norme DIN EN 10169:2010-2
Catégorie de résistance aux UV RUV2 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 80°C
Le revêtement en polyester est un système éprouvé et économique. Il est disponible dans de nombreuses teintes. Pour une utilisation industrielle sous le climat d’Europe centrale, il présente une bonne résistance à la corrosion et aux intempéries dans des conditions normales ce qui en fait le système de revêtement le plus fréquemment utilisé.
15µm DU-POLYESTER : REVÊTEMENT STANDARD POUR UTILISATION EN INTERIEUR
Catégorie de corrosivité RC2 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 80°C
Ce revêtement mince en polyester dont la teinte standard est similaire au MC9002 est utilisé pour l’intérieur de bâtiments industriels classsiques ayant un climat ambiant normal et une humidité relative normale. En raison de l’épaisseur du revêtement, l’uniformité de la teinte ne peut pas être garantie.
25µm OU 35µm PVDF (POLYFLUORURE DE VINYLIDENE) – sur demande
Catégorie de corrosivité RC3 (25µm) our RC4 (35µm) selon la norme DIN EN 10169:2010-2
Catégorie de résistance aux UV RUV4 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 110°C
Ce revêtement a des propriétés optimales en ce qui concerne la résistance aux rayons UV et aux intempéries. Il a une formabilité élevée et est particulièrement adapté pour les projets où la durabilité des couleurs (décoloration limitée) est exigée. Il a également fait ses preuves dans les régions où les conditions climatiques sont difficiles comme à proximité de la mer (5 – 15 km) par exemple.
50µm POLYURETHANE MODIFIE POLYAMIDE (PUR-PA). Notre recommandation pour l’extérieur (et l’intérieur) – sur demande
Catégorie de corrosivité RC5 selon la norme DIN EN 10169:2010-2
Catégorie de résistance aux UV RUV4 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 80°C
Grâce au polyamide, ce revêtement offre une dureté de surface élevée. Sa structure grenelée est particulièrement résistance à l’abrasion et assure une protection efficace contre les dommages mécaniques. Ce revêtement est également très résistant aux agressions d’animaux tels que la volaille, ce qui le rend tout à fait adapté aux applications dans le domaine agricole. Grâce à sa flexibilité et à son excellente résistance aux rayons UV, il convient particulièrement bien pour une utilisation en extérieur.
Veuillez également consulter notre guide de sélection des systèmes de revêtement.
Epaisseur acier
Epaisseur tôle extérieure 0,60 mm (en option: 0,50 mm / 0,75 mm)
Epaisseur tôle intérieure 0,45 mm (en option: 0,40 mm / 0,50 mm / 0,60mm)
Matériaux
Version standard
- acier galvanisé, qualité S320 GD + Z275
En option
- acier galvanisé, qualité S320 GD + Z275
- Aluzinc 180
- inox VA 1.4301 (tôle intérieure)
- Conformément à la règlementation européenne applicable sur les produits de construction, production conformément à la norme sur les panneaux sandwich DIN EN 14509, marquage CE selon le certificat de conformité européen 0769-CPR-VAS-00420-1
- Agrément Z 10.49-517 valable jusqu’en novembre 2024 en tant que panneau sandwich autoportant selon la norme DIN EN 14509
- Agrément Z-19.52-2096 en tant que panneau sandwich pour la construction de composants résistant au feu
Panneaux fournis avec film de protection amovible sur chaque face. Colis enrubannés d’un film plastique pour protéger des salissures. Sur demande, possibilité de limiter le poids des colis à 2,5 t ou 1,5 t.
Expédition en container
Sur demande, nous fournissons un emballage adapté à l’expédition outre-mer. Les panneaux sont chargés dans des containers de 20 pieds (6,096 m) ou de 40 pieds (12,192 m) grâce à un système de palettes facilitant le déchargement des colis à leur destination.
Type d’emballage
Tête-bêche (emballage standard)
Positif
Positif avec panneau supérieur retourné
nombre de panneaux par palette (alternate packaging)
50 16
60 14
80 10
100 8
120 8
150 5
200 4
nombre de panneaux par palette (A-sided Packaging)
50 12
60 11
80 9
100 8
120 7
150 5
200 4
